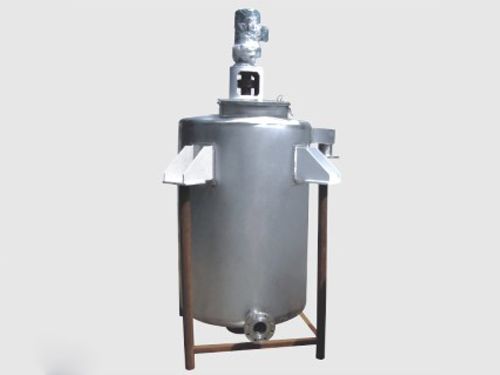

表面胶稀释中间槽
产品介绍:
主要由罐体、冷凝器、汽液分离器、受液桶四个部分组成,可用于制药、食品、化工等行业对料液的浓缩、蒸馏及有机溶媒的回收等工艺。由于采用减压浓缩,故浓缩时间短,且不会破坏热敏性物料的有效成份。本设备与物料接触部分均为不锈钢制造,具有良好的耐腐蚀性能,经久耐用,符合GMP医药标准。
技术参数:
型号规格 | QN-300 | QN-500 | QN-700 | QN-100 | |
蒸发量Kg/h | 70 | 120 | 145 | 195 | |
容积 | 300L | 500L | 700L | 1000L | |
夹层压力 |
|
|
| ||
真空度 |
|
|
| ||
加热面积 | 1.3 | 1.6 | 2 | 2.8 | |
冷凝面积 | 2.4 | 3 | 3.5 | 4 | |
设备重量kg | 380 | 450 | 630 | 950 | |
外型尺寸 | 长 | 1900 | 2030 | 2100 | 2335 |
宽 | 1100 | 1200 | 1300 | 1520 | |
高 | 2300 | 2500 | 2600 | 2765 |
结构和特点
1、为防止物料被污染,真空减压浓缩器内凡与物料接触部分均采用不锈钢制造。
2、为提高汽液分离和捕集雾沫的效果,在浓缩罐顶部增设气滤式过滤网层。
3、为克服罐顶二次蒸汽在未进入冷凝器前被冷凝而返回罐内的缺点。本设备将冷凝器改为斜卧式。
4、为提高设备的生产能力,本设备将浓缩罐夹套的加热面积,冷凝,冷却器的面积均有不同程序加大。
5、为防止出液管的死角,本产品中采用不锈钢球形考克,直接安装在罐底。
6、在罐下部设置了快开式手孔,以便清理罐内残液、残渣。
